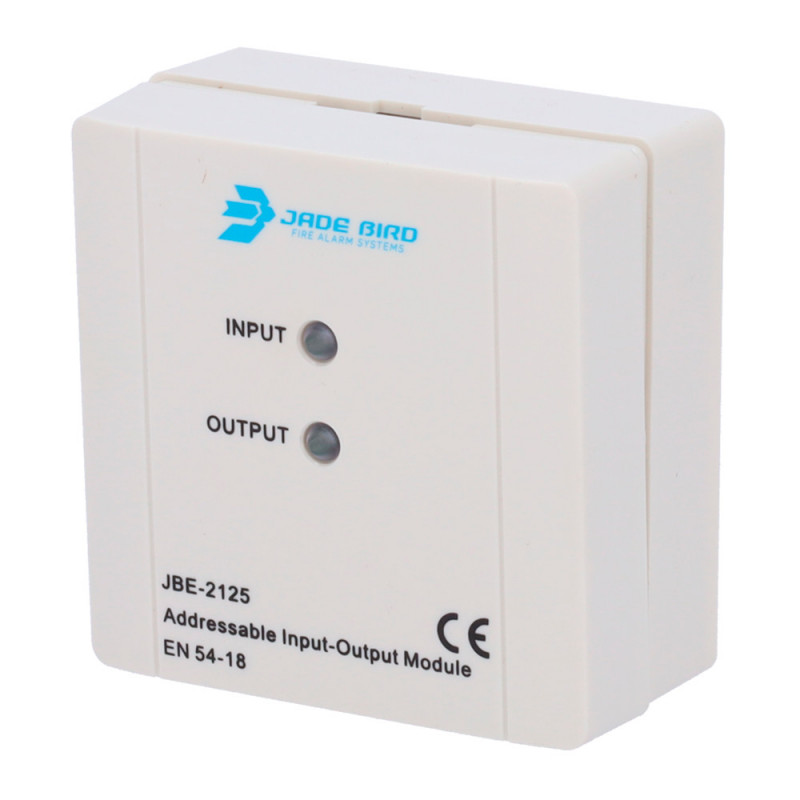

JBE-2125 Agrandir l'image

JBE-2125

JBE-2125

Neuf

Fabricant
  • Conçu pour fonctionner en boucle
  • Résistance EOL Ent/Sor 10 kΩ
  • Jade Bird
  • Module de sortie avec entrée de confirmation analogique
  • Alimenté par la boucle
  • Sans isolateur
  • Indicateur LED frontal
  • Adresse programmable à l'aide de l'outil JBE-AT1
  • Certifié EN 54-18
MarqueJade Bird
TypeModule analogique de 1 sortie avec entrée d'accusé de réception
Tension de service DC 16 - 30 V (Protocole JBE d'amplitude d'impulsion)
Connexion Bus de communication JBE 2 fils, sans polarité
CabléePaire torsadée sans maille 0.5 - 2.5 mm2
Consommation au repos ≤0.25 mA @24 V
Consommation active≤1 mA @24 V
SortieMaximum 1 A @24V (mode sortie supervisée)
Contacts relais2 A @30 V DC (mode sortie relais)
Résistance EOL entrée.10 kΩ
Résistance EOL sortie. 10 kΩ
Temp. de travail 0℃ ~ +40℃
Temp. stockage-20℃ ~ +60℃
Environnement≤ 95% HR (40±2℃) (pas de condensation ni de glace)
Routage o Outil de routage JBE-AT1
Plage d'adresses 1-200
Témoins LED rouges(Sortie surveillée)IP40 Sommeil: "Entrée" et "Sortie" clignotent
Activation Sortie: "Sortie" allumé fixe
Confirmation: "Entrée" allumée fixe
Défaut Entrée: "Entrée" désactivée, "Sortie"
clignote
Panne sortie 24V: "Entrée" et "Sortie désactivées
Témoins LED rouges(Sortie relais sec)Repos: "Entrée" clignotante, "Sortie" éteinte
Panne: "Entrée" et "Sortie" désactivées
Dimensions85×85x41 mm (longueur x largeur x hauteur)
Poids0.1 kg (base incluse)
Classification IP IP40
Certificat EN 54-18:2005
EN 54-18:2005/AC:2007
